Go palelwa mo go na le dipaterone, gomme bontši bo lemogwa ka metsotso e 30 goba ka tlase ga moo. Tlhahlo ye e rulagantšwe go dikologa ka fao tharollo ya mathata e šomago ka gona: go thoma go tšwa go seo o ka se bonago skrineng, ke moka o šome morago go ya go sebaki. Go sa šetšwe gore o bolokakgwebo LCD bontshiweng diskrinika mabenkeleng, matha diphanele ka kiosk sechaba, kapa debug embedded hardware nakong ntshetsopele, tshebetso ya ho hlahloba e tšoana.
Tšhupetšo ya Dika tša Kapejana
Šomiša tafola ye bjalo ka sefa ya gago ya mathomo. Dibaki tše dintši di ka tšweletša seka se se swanago, ka gona se sware e le tsela ya go thoma, e sego karabo ya mafelelo.
| Letšoao | Sebaki seo se Kgonagalago Kudu | Kgato ya Pele |
|---|---|---|
| Ka ho feletseng lefifi skrine, ha ho backlight | Go palelwa ga mohlagase goba fuse yeo e fokago | Lekanya input gagamalo ka modula diphini |
| Screen on eupša e fifala kudu | Backlight senya kapa hloleha LED hlophisitsoeng | Teka potoloho backlight ka go ikemela |
| Faint setšoantšo bonahalang feela ka toche | Go palelwa ga lebone la ka morago - phanele ka boyona e a šoma | Hlahloba LED hlobolisa le mokhanni potoloho |
| Pontšo e phadimago goba e phadimago | Loose lente thapo kapa sa tsitsitseng phepelo gagamalo | Reseat dikgokelo tsohle; hlahloba phepelo ripple |
| Methaladi ye e emego goba ye e rapaletšego go putla skrine | Cracked substrate kapa mokhanni IC molato | Tlhahlobo ya pono; swap mootledi boto |
| Baanegwa ba go hlakahlakane goba bao ba hlaelelago | Protocol go se swane goba phošo ya firmware | Netefatša dipeakanyo tša kgokagano kgahlanong le letlakala la data |
| White skrine le ha ho dikahare | Initialization hloleha kapa pontšo tahlehelo | Hlahloba prothokholo config; netefatsa nako ya go seta gape |
| Seswantšho sa sepoko se se phegelelago goba go fiša-ka | Static setšoantšo ka botsofali phanele nako e telele haholo | Modikologo wa maatla; matha pixel - hlabolla teko mohlala |
| Kgwatha input sa ngodisa | Thapo ya go kgoma ye e senyegilego goba firmware ye e senyegilego | Hlahloba thapo ya lente; re-molaodi wa go kgoma wa go phadima |
| Random resets kapa matla baesekele | Voltage spike kapa bokgoni jwale sa lekaneng | Lekanya phepelo le oscilloscope; oketša tšhireletšo ya maphoto |
Ke Eng Seo ge e le Gabotse se Bakago go Palelwa ga Mojule wa LCD?
Go Senyega ga Lebone la ka Morago
Lebone la ka morago ke go palelwa mo go tlwaelegilego kudu ga karolo e tee - ka dimmojuleng tša LCD. LED dihlopha di fifala butle-butle ka bophelo ba bona ba tshebetso - bahlahisi tšoaneleha dihlahiswa khahlanong leJEDEC semiconductor tšepahala teko teko maemo a, le dinako tša bophelo tše di lekanyeditšwego di fapana kudu magareng ga diphanele tša mphato wa moreki-mophato le wa intasteri-mophato. Ka mehla lebelela letlakala la datha la modula wa gago wo o itšego bakeng sa bophelo bja wona bja tirelo bjo bo lekanyeditšwego ka fase ga maemo a gago a tshepedišo, e sego palo ya intasteri ya kakaretšo.
Pontšo yeo e nago le lebone la ka morago leo le senyegilego e sa dutše e feta ditlhahlobo tša mohlagase. Phanele e šoma - e no palelwa ke go tšweletša seswantšho se se balegago ka seetšeng se se tlwaelegilego sa tikologo. Ge e ba skrine se bonagala se amogelega ka phapošing yeo e sa bonagalego gabotse eupša se nyakile se sa bonagale ka tlase ga mabone a phadimago a ofisi goba ka ntle, lebone la ka morago ke selo sa pele seo se swanetšego go lekwa.
⚠️ Phošo ye e tlwaelegilego:go lefela lebone la ka morago leo le fifalago ka go kgoromeletša go phadima go fihla go palo e kgolo. Se se akgofiša go apara ga LED le go khutsufatša bophelo bjo bo šetšego bja mohola bja karolo yeo e šetšego e -e senya. Go kgetha didirišwa tša go šoma ka thata tšeo di nago le sebaka sa maleba sa go phadima go tloga mathomong go efoga bothata ka mo go feletšego - bona seo se fapantšhagokgwebo-mophato LCD dimmojulego tšwa go mekgwa ye mengwe ya mphato wa moreki-.
Sehokedi le Mathata a Thapo
Dithapo tša lenti, dikgokagano tša diphiri le malokololo a solder di a senyega ka tlase ga go thothomela, go sepela ka dipaesekele ka phišo le go kobega leboelela. Mokgwa wa go palelwa o nyakile o kgaotša ka mehla: go phadima ka ditshekamelo tše itšego, dikarolo tša pontšho tše di lahlilwego ka fase ga thothomelo, goba skrine seo se šomago ge se thoma eupša se palelwa ka themperetšha ya go šoma. Go dula gape sekopanyi se sengwe le se sengwe pele o otara dikarolo go rarolla karolo ye bohlokwa ya dingongorego tša tšhemo ka ditshenyagalelo tša lefela.
Kgateletšego ya Tikologo
Go tonya go diegiša karabelo ya kristale ya seela; mocheso potlakisa polarizer botsofali le sekgomaretsi delamination; monola o šilafatša di- electrode go tšwa ka gare, e tšweletša dikarolo tša pontšho tšeo di sego gona tšeo di mpefalago ganyenyane-ganyenyane ka dibeke. Ka mehla laetša bakeng sa maemo a mabe kudu-maemo, e sego a magareng. Bakeng sa dikgopelo tikologong yeo e nyakago, .ditharollo tša pontšho ya LCD tše di kopantšwego tšeo di nago le ditekanyo tša tikologo tše di swanagodi swanetše go hlahlobja pele ga go tsenywa tirišong, e sego ka morago ga go palelwa ga tšhemo.
⚠️ Phošo ye e tlwaelegilego:go leka pontšho maemong a lab le go tšea gore e tla dira se se swanago ka ntle, ka polokelong ya go tonya, goba kgauswi le mothopo wa monola - ntle le go netefatša gore sehlopha sa IP seo se lekanyeditšwego sa modula le tekanyo ya themperetšha e tloga e swana le tikologo ya go tsenywa tirišong.
Ditaba tša Phepelo ya Mohlagase le Diphošo tša Mootledi
Di-spike tša gagamalo di baka tshenyo ya IC ya mootledi ka pela. Phepelo ripple - Lerata la AC seporong sa DC - le baka tshenyo e sa bonahaleng, e kgobokeditšwego: di-reset tše di sa rulaganyetšwago, lešata la seswantšho, le bophelo bja LED bjo bo khutsufaditšwego. Rerišana le letlakala la gago la data la modula bakeng sa gagamalo ya lona ya maphoto yeo e dumeletšwego kudu; ga go na moedi wa bokaakaa wo o šomago go ralala le mehuta ka moka ya phanele.
Diphošo tša firmware le go se swane ga protocol ke legoro le le arogilego leo le ekišago go palelwa ga hardware ka mo go kgodišago. Skrine se sešweu goba ditšweletšwa tše di hlakahlakanego ka morago ga go fapantšha boto goba mpshafatšo ya softwere gantši kudu ke phošo ya peakanyo, e sego phanele ye e robegilego. Phapano ye e bohlokwa nengbapisa LCD le LED bareng skrine difomete- theknolotši ye e fapanego e na le maitshwaro a go fapana a protocol le ditshaeno tša diphošo.
Tshepedišo ya Tlhahlobo ya Megato ye tshela-
Dira ka tše ka tatelano. Ema gateetee ge o šupa phošo - di-swap tše di sa nyakegego di senya nako gomme o tsebagatše diphetogo tše mpsha.
Kgato ya 1 - Tlhahlobo ya pono pele ga ge maatla- a bulega.Lebelela mapetšo, go kgotlelela ka morago ga phanele, maswao a go fiša go PCB, le megala ya lenti ye e šuthišitšwego goba ye e kobegilego. Ge e ba o hwetša tshenyo ya mmele, o se ke wa diriša matla. Kgokagano yeo e khutsofaditšwego e ka baka tshenyo ya cascading yeo e bitšago kudu go feta molato wa mathomo.
Mohato 2 - Netefatša gagamalo ya go tsenya.Diriša multimeter ka diphini tša go tsenya maatla tša modula. Tlwaelehileng rated gagamalo bakeng sa TFT diphanele ke 3.3V, 5V, kapa 12V - hlahloba datasheet hao. A go bala go feta 5% ka ntle ga spec warrants dinyakišišo. Bakeng sa diphošo tša go kgaotša, oketša oscilloscope go hlahloba lephoto la kabo kgahlanong le gateletšo ye e dumeletšwego ya datasheet.

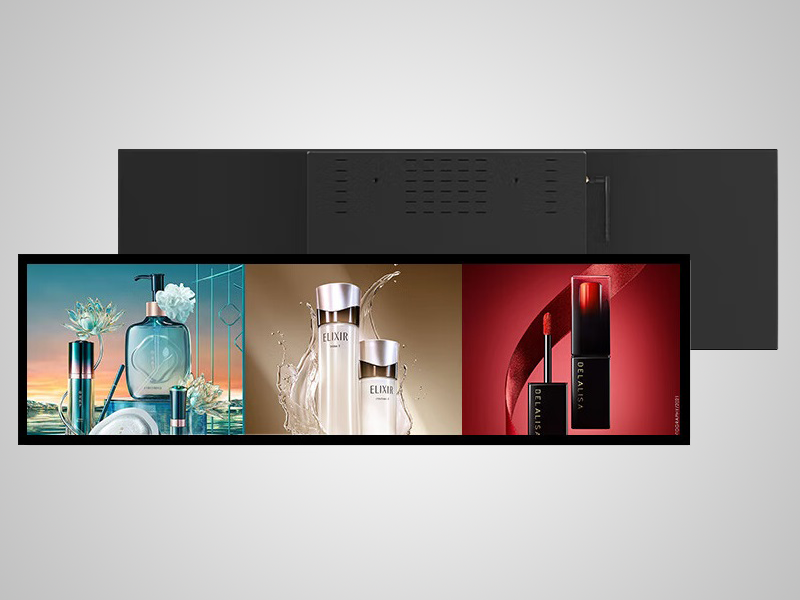

Mohato 3 - Arola lebone la ka morao.Ka phapošing yeo e fifetšego, phadima totšhe godimo ga phanele ka khutlo. Ge o ka kgona go dira seswantšho se se fokolago, phanele e a šoma gomme ke lebone la ka morago fela leo le paletšwego. Teko ye e tee e fediša seripagare sa sehlare sa tlhahlobo ka metsotswana ya ka fase ga ye 10 - gomme e šoma gabotse ka go lekanabareng-fomete LCD dipontšhoe le ka diphanele maemo a khutlonne.
Mohato 4 - Fapantšha megala le dipolanka ka mokgwa.Laetša mohlala o mobotse wa teko wo o tsebjago-. Nka sebaka sa thapo ya lente ka yuniti ya go šoma ye e netefaditšwego. Ge e ba molato o latela thapo, thapo ke yona bothata. Ge e ka dula le boto, boto e latela. Efa legato la karolo yeo e sa bitšego kudu, yeo e fihlelelwago kudu pele.
Mohato 5 - Lekola protocol ya kgokagano.Skrine se sešweu goba ditšweletšwa tše di kgopamego ka morago ga go fapantšha boto e nyakile e le phošo ya peakanyo ka mehla. Netefatša seelo sa baud (UART), mokgwa wa SPI (CPOL/CPHA), goba aterese ya I2C kgahlanong le letlakala la data. Mogato wo o swara karolo ye e sa lekalekanego ya diphošo kaditikologo tša pontšho ya kioskmoo dimmojule di tšeelwago legato tšhemong, gantši go tšwa go ditokomane tše di sa felelago.
Kgato ya 6 - Boeletša maemo a tšhemo pankeng.Pontšo yeo e šomago ka lapeng la go dira diteko eupša e palelwa ke go tsenywa tirišong mo e nyakilego go ba ka mehla e na le modu wa phišo goba go thothomela. Segokaganyi seo se lego ka thoko ka 22℃se ka bulega ka mo go feletšego ka 55℃. Diriša phišo ye e laolwago nakong ya teko ya panka - phošo yeo e tšwelelago ka godimo ga themperetšha ye e itšego e hlaola katološo ya phišo bjalo ka mokgwa ka go lebanya.
Lokiša goba go Tšea Sebaka? Tlhako ya Diphetho
Go lokiša go kwagala gemolato o localized go karolo e tee yeo e ka tšeelwago legato - thapo, lenaneo la mabone a ka morago, mpshafatšo ya firmware - modula ke karolo ya tshepedišo moo go hwetša go tšea legato go akaretšago nako ye bohlokwa ya go se šome goba go hlama lefsa, gomme ditshenyagalelo tša go lokiša di ka fase ga yuniti ye mpsha ka mo go kwagalago.
Go tšeelwa legato go kwagala kudu gematšoao a mangata hlaha ka nako e le nngwe. Lebone la ka morago le le sa bonagalego gabotse, go apara ga sekopanyi le go tšwelela ga seswantšho go tšwelela mmogo ke sešupo se se ka botwago sa mafelelo a bophelo bja tirelo, e sego phošo e tee yeo e ka lokišwago. Go tšeelwa legato gape go kwagala ge modula wa bjale o fa ditlhalošo tše kaone - go phadima mo go phagamego, themperetšha ya go šoma ye e nabilego, tšhireletšo ye kaone ya go tsena - yeo e bego e tla fokotša morwalo wa tlhokomelo ya ka moso.
Pele o itlama tseleng le ge e le efe, šoma ka dipotšišo tše tše hlano:
- Na ye ke go palelwa ga mathomo ga yuniti, goba na e paletšwe pele?
- Na molato o lekanyeditšwe karolong e tee yeo e ka tšeelwago legato?
- Na palomoka ya ditshenyagalelo tša go lokiša - dikarolo, mošomo, le nako ya go se šome - e dula e le ka fase ga ditshenyagalelo tša go tšea legato ka mo go kwagalago?
- Na yuniti yeo e lokišitšwego e tla swarelela ka kgonthe ka tlhokego ya tirelo yeo e šetšego ya tshepedišo?
- Na legato la bjale le nea ditlhaloso tše kaone ka mo go nago le morero bakeng sa tirišo ye?
Ge e ba dikarabo tše tharo goba go feta moo di rata go tšeelwa legato, yeo ka kakaretšo ke tsela e kwagalago kudu. Browse ka botlalomohuta wa ditšweletšwagobabolela le setsebimabapi le go hwetša methopo. Bakeng sa diteng tša mabenkele le tša maswao, .dipeakanyo tša LCD tša tlwaelo bakeng sa matshwao a mabenkelegantši go tliša ekonomi ye kaone ya nako ye telele go feta go swana thwii -bakeng sa -go swana le swap.
Tlhokomelo ya Thibelo
- Ditaolo tša tikologo: .Tsenya ka gare ga tekanyo ya themperetšha le monola wo o lekanyeditšwego wa modula, o šomiša maemo a mabe kudu -maemo bakeng sa peakanyo. Ditikologong tša monola wo mogolo-, ditswalelo tše di tswaletšwego tše di nago le ditekanyo tša IP tše di netefaditšwego ke tlhokego, e sego tšhireletšo.
- Taolo ya maatla: .Diriša ditlabakelo tše di laolwago ka tšhireletšo ya go hlatloga ga didirišwa tša go šoma ka thata. Phema go kitima mabone a ka morago ka go se kgaotše ka go phadima mo gogolo - taolo ya go phadima ya go fetoga e fokotša go apara ga LED ntle le khuetšo ye e bonagalago go šomišege.
- Ditlhahlobo tše di rulagantšwego:Kgwedi le kgwedi - hlahloba madulo a sekopanyi gomme o lebelele go kgotlelela. Kotara le kotara - matha mohlala wa teko ya tlhahlobo le go netefatša gagamalo ya kabo ka fase ga mošomo. Ngwaga le ngwaga - hlahloba phepelo ripple le go hlahloba magato a optical bakeng sa delamination goba polarizer botšofadi.
Yaself - terminal ya tireloditiro tšeo di šomago ka go se kgaotše tikologong ya sephethephethe sa godimo -, tshekatsheko ya kotara ke mošomo wa tlhokomelo e tee wa boleng bjo bo phagamego kudu-.Diskrini tša LCD tše di otlollwago tšeo di dirišwago tikologong ya mabenkele a magololebana le go pepentšhwa mo go kgethegilego ga monola le dikhemikhale tša go hlwekiša tšeo dithulaganyo tše di tlwaelegilego tša tlhokomelo di ka bago di sa di rarolle ka botlalo.
Dipotšišo tšeo di Botšišwago Gantši
LCD ya ka e bontšha skrine se sešweu - na phanele e robegile?
Ga se gore go bjalo. Sekirini se sešweu gantši ke go palelwa ga poledišano goba go thoma go feta tshenyo ya mmele. Netefatša peakanyo ya protocol - seelo sa baud, mokgwa wa SPI, goba aterese ya I2C - kgahlanong le letlakala la data la modula. Se se maleba kudu ka morago ga mpshafatšo ya firmware goba go fapantšha boto moo dipeakanyo di ka bago di se tša fetišetšwa ka nepagalo.
Ke tseba bjang ge e ba lebone la ka morago goba phanele ya LCD e paletšwe?
Khanya toche ka bokagodimo bja skrine ka khutlo ka phapošing yeo e fifetšego. Ge o kgona go bona seswantšho se se fokolago, phanele e tšweletša ditšweletšwa ka nepagalo gomme ke lebone la ka morago fela leo le paletšwego. Ga go na seswantšho le gatee ka tlase ga totšhe go ra gore molato o phaneleng, boto ya mootledi goba tseleng ya leswao magareng ga bona.
Na pontšho yeo e phadimago e ka lokišwa ntle le go tšeela modula legato?
Maemong a mantši, ee. Go phadima gantši go bakwa ke thapo ya lenti yeo e lokologilego, kopanyo ya solder ya ka thoko goba lephoto le le feteletšego la kabo. Go dula gape dikgokagano le go netefatša go tsepama ga gagamalo ya kabo ka fase ga mošomo go rarolla bontši bja dingongorego tša go phadima pele ga ge go nyakega go tšeelwa legato ga karolo efe goba efe.
Na go šireletšegile go tsenya mohlagase pontšhong yeo e ilego ya lebeletšana le monola?
Aowa Dumelela modula go oma ka botlalo tikologong ya monola wa fase- pele o diriša maatla. Go bulela pontšho ye e kolobilego go bea kotsing ya go tšhungwa ga dielektrode le dipotologo tše kopana tšeo di ka senyago phanele sa ruri.
Ke ka baka la’ng pontšho ya-ka e šoma pankeng eupša e palelwa tšhemong?
Go palelwa ga tšhemo ya go kgaotša-feela mo e nyakilego go ba ka mehla go hlolwa ke katološo ya phišo ka themperetšheng ya go šoma, go kgaotša ga sekopanyi mo go hlotšwego ke thothomelo-, goba go kgotlelela nakong ya go thoma. Boeletša tikologo ya nnete ya go tsenywa tirišong - themperetšha, thothomelo, monola - nakong ya teko ya panka. Bakeng sa tlhahlo ya go kgetha didirišwa tša go šoma ka thata tšeo di swarago maemo a nyakago ka mo go sa fetogego kudu, .kakaretšo ye ya dikgetho tša pontšho ya LCD ya tshepedišo ya godimo -e akaretša diphapano tša gateletšo tšeo di lego bohlokwa kudu.
Mafetšo
Go palelwa ga modula wa LCD go a balega ge o šetše o tseba seo o swanetšego go se lebelela. Phanele ye lefsifsi, skrine se se phadimago, ditšweletšwa tše di kgopamego - ye nngwe le ye nngwe e mmapa go lenaneo leo le laolegago la dibaki tšeo di ka bago gona, gomme tshepedišo ya go hlahloba ye e rulagantšwego e hwetša molato wa nnete ka lebelo go feta go tšea legato la dikarolo ka go se kgethe. Tshepetšo yona yeo e go botša gape gabotse ge go lokiša go sepetše tsela ya gona gomme go tšeelwa legato ke karabo ye e nepagetšego.
Ge e ba go palelwa ga morago bjale go beile didirišwa tše mpsha lenaneong la gago la didirišwa, hlahlobakamoo diskrini tša sebjalebjale tša kgwebo tša LCD di bapetšwago le dikgetho tša pontšho tša setšo, gobaromela potšišogo ahlaahla dinyakwa tša gago tše di itšego tša kgopelo.
